geocat.ch
LiDAR: Hauteur et volume des bâtiments
Hauteurs des bâtiments (par bâtiment ou en différentes parties de bâtiments si sur plusieurs niveaux), calculées à partir de :
-> la couche de référence des bâtiments de la Mensuration Officielle (MOVD + NPCS), concomitante avec les vols LiDAR réalisés en automne 2018 et au printemps 2019,
-> la couche MNT-MO raster, interpolée des points bruts du vol LiDAR 2018-2019 classifiés en classe 2 (« sol »), afin d’obtenir l’altitude minimale au sol de chaque bâtiment,
-> des points bruts du vol LiDAR 2018-2019 classifiés en classe 6 (« bâtiment »), afin d’obtenir une altitude aussi réaliste que possible de chaque bâtiment.
La statistique choisie est le 90ème centile des altitudes de points bruts LiDAR contenus dans chaque bâtiment. La hauteur de chaque bâtiment (attribut « HAUT_BAT ») est calculée en faisant la différence entre l’altitude du 90ème centile de la toiture (attribut « ALTI_TOIT ») et l’altitude minimale du bâtiment au sol (attribut « BAT_MIN »).
L’application d’une méthode innovante a permis de mieux restituer les hauteurs des bâtiments sur plusieurs niveaux. La détection de lignes de rupture dès qu’une différence de plus de 3 mètres entre deux parties d’un bâtiment existe a permis de restituer des hauteurs de bâtiments plus réalistes que par l’application d’une simple moyenne pour l’ensemble du bâtiment.
Les bâtiments qui ont une surface au sol et une hauteur inférieure à 2 m2 et 1 mètre respectivement ont été supprimés.
Pour des commandes de ce produit au format Shape, deux fichiers distincts sont livrées :

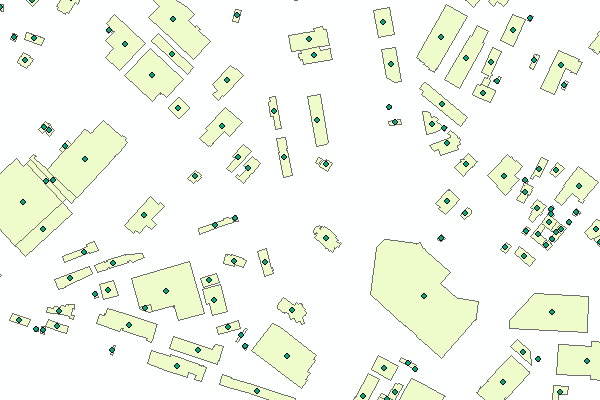

-> fichier de polygones représentant les empreintes 2D des bâtiments,
-> fichier de points représentant les centroïdes des empreintes 2D des bâtiments.
Dans chacune de ces deux couches, on retrouve les attributs suivants associés à chaque bâtiment ou chaque partie de bâtiment :
• DATE_VOL (Texte) : mois et année de vol LiDAR (MM.AAAA),
• HAUT_BAT (Double) : hauteur de chaque bâtiment,
• ALTI_TOIT (Double) : altitude du toit,
• BAT_MIN (Double) : altitude minimale des cellules du MNT,
• BAT_MOYEN (Double) : altitude moyenne des cellules du MNT,
• BAT_ECTYPE (Double) : écart-type des cellules du MNT,
• VOLUME (Double) : volume du bâtiment,
• EGID (Texte) : identificateur de bâtiment fédéral (même EGID pour différentes parties du même bâtiment).
Pour des commandes de ce produit au format DXF, un fichier est livré, contenant les calques suivants :
-> calque de polygones en bleu, représentant les empreintes 2D des bâtiments, avec l’altitude minimale de chaque bâtiment au sol affichée comme texte en bleu,
-> calque de polygones en vert, représentant les empreintes 2D des bâtiments, avec l’altitude de chaque toiture affichée comme texte en vert,
-> calque de polygones en rouge, représentant les empreintes 2D des bâtiments, avec la hauteur de chaque bâtiment affichée comme texte en rouge.
Simple
-
Date (Création)
- 2022-11-01
-
État
-
Terminé
Point de contact
Résolution spatiale
-
Distance de résolution
- 5 cm
-
Catégorie de thème
-
-
O Structure
-
Étendue
Étendue
-
Description
-
Vaud
))
-
Fréquence de mise à jour
-
Non planifiée
Contraintes sur la ressource
-
Limitation d'utilisation
-
Pour des raisons techniques, la DCG et swisstopo ne peuvent pas garantir l’exactitude des données. Ils ne pourront pas être rendu responsables d’éventuels dégâts résultants de l’utilisation de ces données.
Spécifications techniques des extractions de données : https://www.vd.ch/page/2020939
Contraintes sur la ressource
-
Contraintes d'utilisation
-
Autres restrictions
-
Autres contraintes
-
Les conditions détaillées d'utilisation des données sont exposées dans la norme DCG 8401: https://www.vd.ch/fileadmin/user_upload/dinf/8000/8401.pdf
-
Langue
- Français
-
Livré avec jeu de données
- false
-
Titre
-
Structure des données diffusées (shapefile)
-
Date (Création)
-
Format de distribution
-
-
DXF
-
SHP
-
Point de contact
-
Taxes
-
Ressource payante, voir https://viageo.ch/catalogue/donnee/201246
Options de transfert numérique
-
Ressource en ligne
-
Fiche détaillée
Retrouvez toutes les informations sur viageo.ch
Options de transfert numérique
-
Ressource en ligne
-
Commande en ligne
Commande en ligne possible sur viageo.ch
-
Généralités sur la provenance
-
Données sources:
- Bâtiments de la mensuration Officielle (MOVD + NPCS)
- Vol LiDAR 2018-2019: MNT complet (grilles)
- Vol LiDAR 2018-2019: Points bruts classifiés
-
Nom du système de référence
- MN95 - système suisse (CH1903+)
